2.8“ ESP32 Modul ESP32-2432S028R WIFI+BT Dual-Core 240X320 TFT Smart Display SPI ILI9341 Treiber Resistive Touchscreen LCD für Arduino IoT

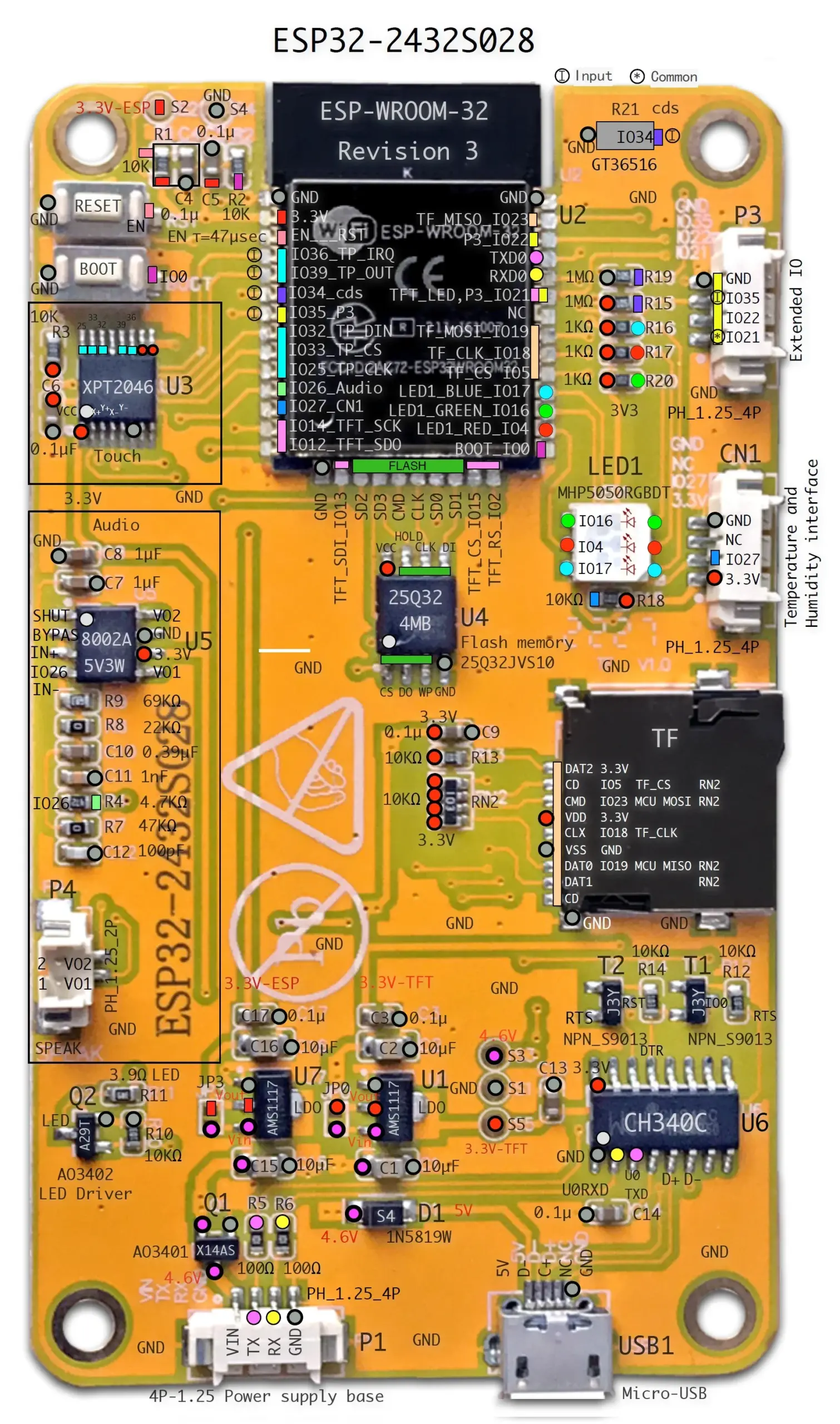

Dieses LCD-Modul verwendet das ESP32-WROOM-32-Modul als Hauptsteuerung, die Hauptsteuerung ist ein Dual-Core-MCU, integrierte WI-FI- und Bluetooth-Funktionen, die Hauptfrequenz kann 240 MHz, 520 KB SRAM, 448 KB ROM und Flash erreichen Größe 4 MB + 4 MB, die Bildschirmauflösung beträgt 240 x 320, ohmsche Berührung. Das Modul umfasst einen LCD-Bildschirm, einen Steuerkreis mit Hintergrundbeleuchtung, einen Touchscreen-Steuerkreis, einen Lautsprecherantriebsschaltkreis, einen fotoempfindlichen Schaltkreis und einen RGB-LED-Steuerkreis.TF-Kartenschnittstelle, serielle Schnittstelle, Temperatur- und Feuchtigkeitssensorschnittstelle (DHT11-Schnittstelle) und reservierte IO-Port-Schnittstelle – dieses Modul unterstützt die Entwicklung in Arduino-IDE, ESP IDE, Micro Python und Mi-xly.
📊 Spezifikationen – ESP32 Entwicklungsboard 2,8 Zoll Smart‑Display WIFI & Bluetooth (Cheap Yellow Display)
🧠 Haupt‑Controller
- MCU: ESP32 mit integriertem Wi‑Fi & Bluetooth
- Architektur: Dual‑Core Xtensa (bis zu 240 MHz)
- SRAM: ca. 520 KB
- ROM: ca. 448 KB
- Flash: 4 MB (typisch)
- Unterstützte Frameworks: Arduino IDE, ESP‑IDE, MicroPython, Mixly
🖥️ Display
- Typ: Farb‑TFT‑Display
- Größe: ca. 2,8 Zoll
- Auflösung: 320 × 240 Pixel (QWVGA)
- Touch: Resistiver Touchscreen
- Display‑Controller: meist ILI9341 oder kompatibel
🔌 Strom & Leistung
- Betriebsspannung: 5 V
- Stromverbrauch: ca. 115 mA (typisch bei Display/Backlight)
📦 Eingebaut & Zusatzfeatures
- integrierter Backlight‑Treiberkreis
- Touch‑Controller‑Schaltung für Touch‑Input
- Micro‑USB Anschluss für Strom & Programmierung
- TF‑Card‑Slot (Micro‑SD) für Speichererweiterung
- Serielle Schnittstelle (UART)
- DHT11‑Sensor‑Interface (für Temperatur/Feuchte)
- zusätzliche GPIO‑Pins für Erweiterungen
- RGB‑LED‑Steuerkreis und Licht‑Sensor eingebaut
📏 Mechanik & Maße
- Abmessungen der Platine: ca. 50 × 86 mm
- Gewicht: ca. 50 g
🛠️ Entwicklung & Kompatibilität
- unterstützt viele Bibliotheken und Grafik‑Frameworks (z. B. LVGL für GUI‑Design)
- Display‑Treiberprogramme wie TFT_eSPI oder ILI9341 lassen sich mit Arduino IDE verwenden
- Touch‑Funktionen lassen sich über Resistive‑Touch‑Input auslesen
💡 Hinweis: Die genannte „Cheap Yellow Display“‑Boards gibt es in unterschiedlichen Varianten (teilweise auch als 3.5″‑Boards, Modul‑Clones oder verschiedene Layouts), aber die o. g. Spezifikationen gelten für die verbreitete 2.8″ TFT Version mit ESP32‑Controller.
