Technische Daten:
- Microcontroller: ESP-32
- Betriebsspannung: 3.3V
- Eingangsspannung (USB): 5V
- GPIO: 19
- Analog Eingangs Pins: 6(Max input: 3.2V)
- Analog Ausgangs Pins: 2
- Flash Memory: 4 MB
- Clock Speed: 240 MHz
- CPU: 32-bit
- Maße: 50mm x 24.5mm
- Gewicht: 4 g
- Eigenschaft: Bluetooth, 10 Touch Sensor Pins, Batterie Anschluß
- Batterie Anschluss: PH-2 2.0mm
- Stromverbrauch Normalbetrieb: 45,4 mA
- Stromverbrauch Schlafmodus: 1,28 mA
Microcontroller
- Chip: ESP32 (Xtensa 32‑Bit MCU) – Dual‑Core (LX6)
- Taktfrequenz: bis zu 240 MHz
- Flash‑Speicher: 4 MB
- RAM: ca. 320 KB (interner SRAM)
Drahtlose Konnektivität
- Wi‑Fi: IEEE 802.11 b/g/n (2.4 GHz)
- Bluetooth: Bluetooth 4.2 (BR/EDR + BLE)

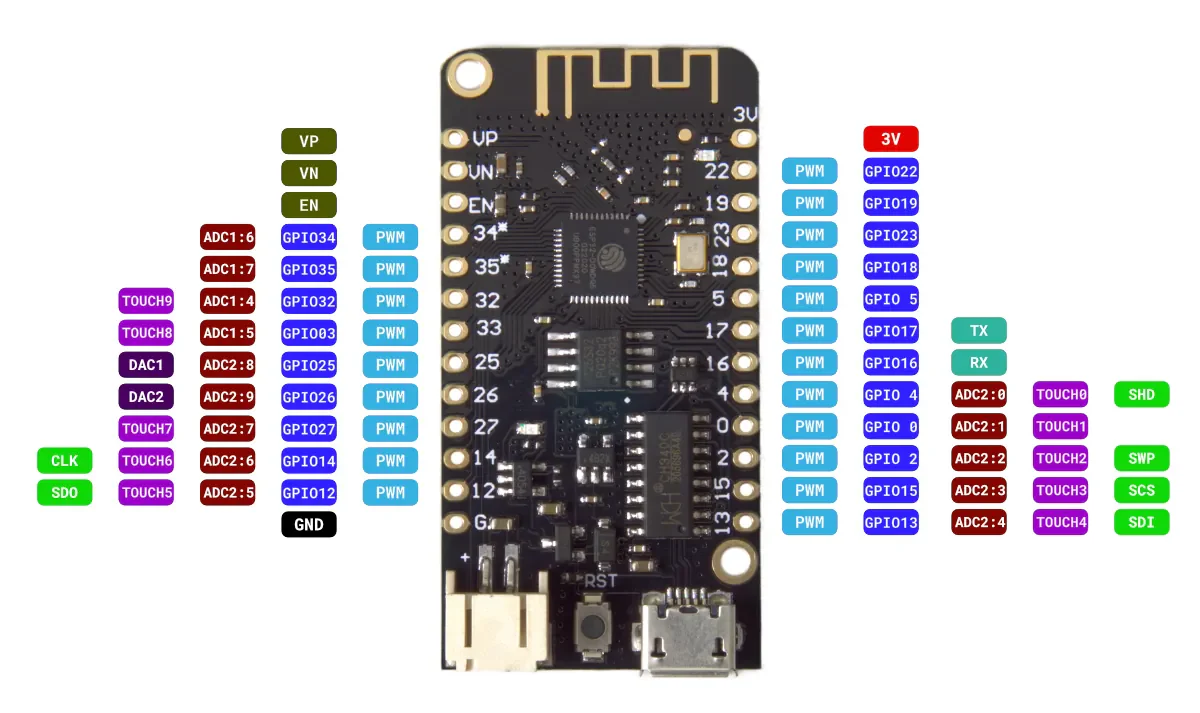

Schnittstellen & Peripherie
- GPIO: ca. 26 Pins zugänglich (meist 22 freie nutzbare GPIOs)
- PWM: alle digitalen Pins PWM‑fähig
- ADC: 12‑bit SAR‑ADC mit mehreren Kanälen
- DAC: 2 × 8‑bit DACs
- Touch: bis zu 10 kapazitive Touch‑Eingänge
- Kommunikation: I²C, SPI, UART, SD‑Card, RTC‑IO funktional unterstützt
USB & Programmierung
- USB‑Port: meist Micro‑USB (für Strom & Flash)
- USB‑UART Bridge: CH340 (oder ähnliche CH340G/C)
→ ermöglicht Programmerstellung, Debugging & automatisches Booten beim Upload
Stromversorgung / Batterie
- Viele Versionen unterstützen Li‑Po/Li‑Ion Akku mit Ladefunktion (über TP4054)
- Board kann über USB oder über Akku betrieben werden
- Einige Lite‑Varianten haben keinen 5 V‑Pin → nur 3.3 V‑Peripherie möglich
Formfaktor / Layout
- Kompakte Maße: etwa 25 mm × ~58 mm
- Kopf‑zündige Pinleiste kompatibel (ähnlich D1‑Mini‑Form)
- Boot/Reset‑Tasten: Reset vorhanden, Boot oft automatisch beim Flashen
Besonderheiten & Hinweise
- Keine zusätzliche RF‑Abschirmung auf der Lite‑Version → etwas empfindlicher als abgeschirmte Module
- Einige Versionen gelten als „retired“ bzw. werden nicht mehr offiziell von WEMOS produziert (vgl. USB‑C Varianten)
- Keine PSRAM typisch – nur regulärer Flash (keine zusätzliche PSRAM‑Erweiterung)
Einsatzgebiete: IoT‑Projekte, Sensor‑Gateways, kleine tragbare Geräte mit Wi‑Fi/Bluetooth‑Funk, Home‑Automation, schnelle Prototypenentwicklung.
