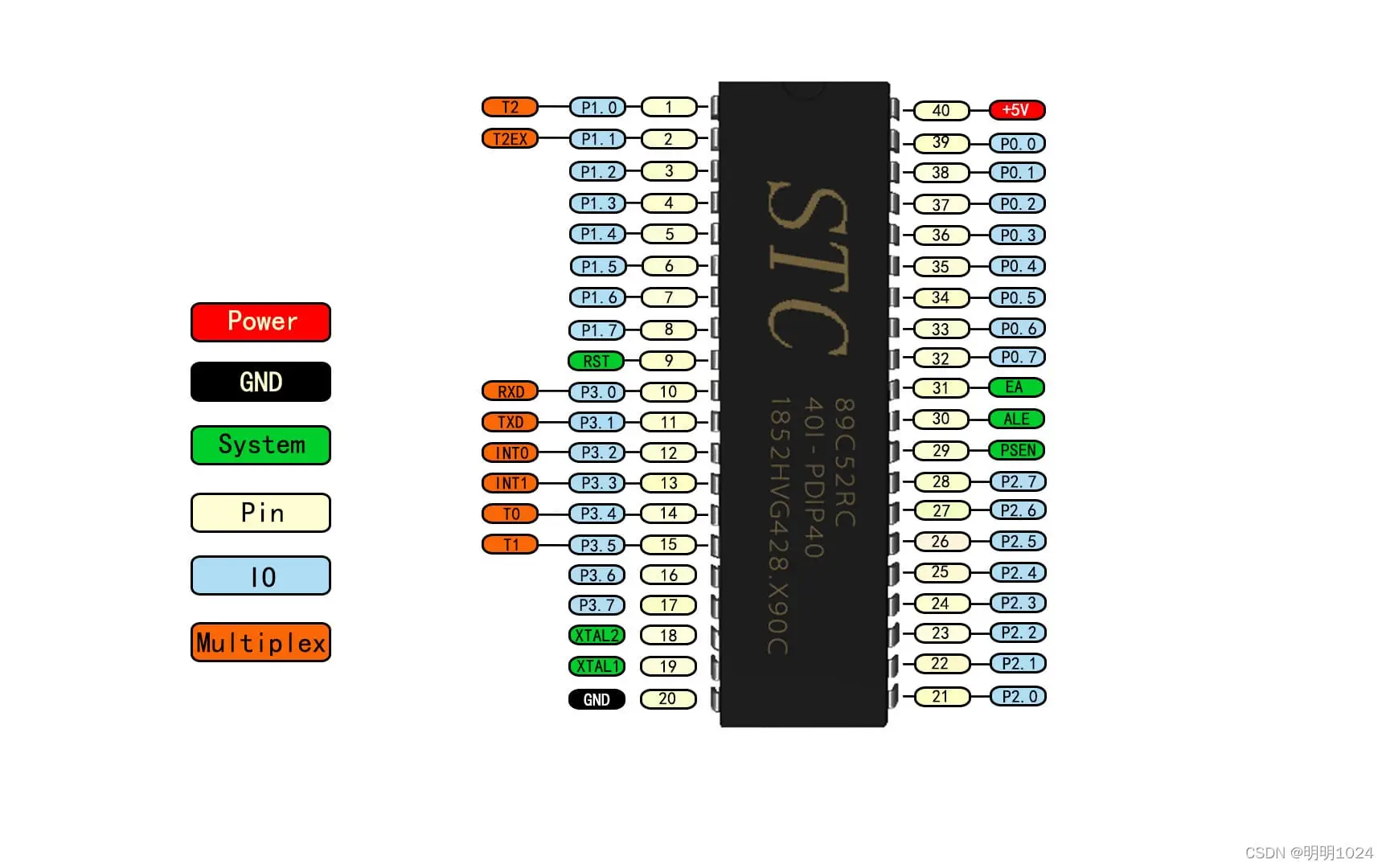

Pinout – STC89C52RC (DIP-40)

Wichtige Pins erklärt

Versorgung & System

• VCC (Pin 40) → +5 V
• GND (Pin 20) → Masse
• XTAL1 / XTAL2 (Pins 19,18) → Quarz (z. B. 11.0592 MHz)
• RST (Pin 9) → Reset (High aktiv)

Ports (GPIO)

Port 0 (P0.0 – P0.7) → Pins 32–39

• Digital I/O
• kein interner Pull-up! → externe Widerstände nötig
• auch als Adress-/Datenbus nutzbar

Port 1 (P1.0 – P1.7) → Pins 1–8

• Einfachste GPIOs
• mit internem Pull-up
• ideal für LEDs, Taster

Port 2 (P2.0 – P2.7) → Pins 21–28

• GPIO oder Adressbus (High Byte)

Port 3 (P3.0 – P3.7) → Pins 10–17

• GPIO + Spezialfunktionen:

Steuerpins

• EA (Pin 31) → High = interner Flash
• ALE (Pin 30) → Adresslatch
• PSEN (Pin 29) → externer Programmspeicher

Für normale Projekte: EA = HIGH setzen

Beispiel: LED blinken (C / Keil)

Schaltung

• LED + Vorwiderstand an P1.0
• Kathode → GND

Code

#include <reg52.h>

sbit LED = P1^0;  // LED an Pin P1.0

void delay() {
    unsigned int i, j;
    for(i = 0; i < 500; i++)
        for(j = 0; j < 200; j++);
}

void main() {
    while(1) {
        LED = 0;   // LED EIN (Low aktiv)
        delay();
        LED = 1;   // LED AUS
        delay();
    }
}

Erklärung

• sbit LED = P1^0; → Zugriff auf einzelnen Pin
• LED = 0 → LED an (bei 8051 oft Low aktiv)
• Delay → einfache Warteschleife

Wichtige Tipps

• Port 0 braucht Pull-ups!
• Reset-Schaltung:
  → meist 10k + 10µF Kondensator
• Typischer Quarz: 11.0592 MHz (gut für UART)
• Programmierung über UART (ISP)

Fazit

Mit dem STC89C52RC bekommst du:

• klassische 8051-Architektur
• sehr direkte Hardware-Kontrolle
• ideal zum Lernen von Embedded-Grundlagen

Hier ist eine kompakte und verständliche Zusammenfassung des Mikrocontrollers STC89C52RC – ein klassischer, aber immer noch häufig genutzter 8051-basierter Controller

Überblick

Der STC89C52RC ist ein 8-Bit-Mikrocontroller, der auf der bekannten 8051 architecture basiert. Er wird oft in einfachen Embedded-Systemen, Lernprojekten und industriellen Steuerungen eingesetzt.

Technische Kerndaten

• CPU: 8-Bit (8051 kompatibel)
• Taktfrequenz: bis ca. 35–40 MHz
• Flash-Speicher: 8 KB programmierbar (In-System programmierbar)
• RAM: 512 Byte internes RAM
• EEPROM: integriert (für Datenhaltung)
• Betriebsspannung: typisch 5 V

Ein- und Ausgänge

• 32 GPIO-Pins (4 Ports mit je 8 Pins)
• Jeder Pin kann als Ein- oder Ausgang genutzt werden
• Interne Pull-Ups vorhanden

Peripherie

• 3 Timer/Counter (16-Bit)
• UART (seriell) – für Kommunikation mit PC/Modulen
• Interrupts: mehrere externe & interne Interruptquellen
• Watchdog-Timer integriert

Besonderheiten

• ISP (In-System Programming) → Programmieren direkt über serielle Schnittstelle möglich
• Schneller als klassischer 8051 durch optimierte Architektur
• Kompatibel mit vielen alten 8051-Tools & Codebasen

Typischer Aufbau / Einsatz

Häufig im DIP-40 Gehäuse, daher ideal für:

• Breadboard-Projekte
• Lern- und Ausbildungszwecke
• einfache Steuerungen (Relais, Displays, Taster)

Typische Anwendungen

• LED- und Display-Steuerungen
• einfache Robotik
• industrielle Steuerlogik
• serielle Kommunikation (z. B. RS232-Projekte)

Einschränkungen (wichtig!)

• Kein Wi-Fi / Bluetooth (rein klassischer MCU)
• Sehr wenig RAM im Vergleich zu modernen Controllern
• Keine native USB-Unterstützung
• 5 V-Logik → nicht direkt kompatibel mit 3.3 V-Systemen

Fazit

Der STC89C52RC ist:
ein moderner „Retro-Controller“
sehr gut für Einsteiger & Grundlagenlernen
ideal für einfache, stabile Embedded-Anwendungen

Aber:
deutlich weniger leistungsfähig als moderne ESP32 oder ARM-Controller
